通用基礎場景：適配多數常規作業場景

作為軸對中作業的基礎配置，Easy-Laser易樂軸用V型支架是軸對中系統的標準配件，具備安裝便捷、通用性強的優勢。

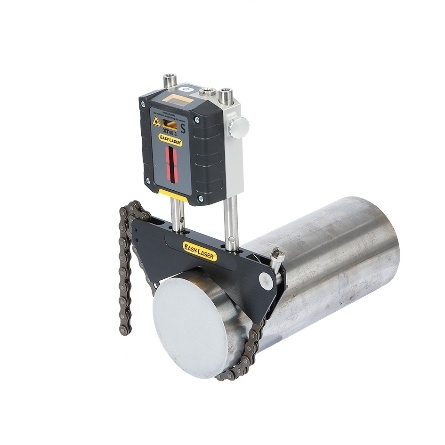

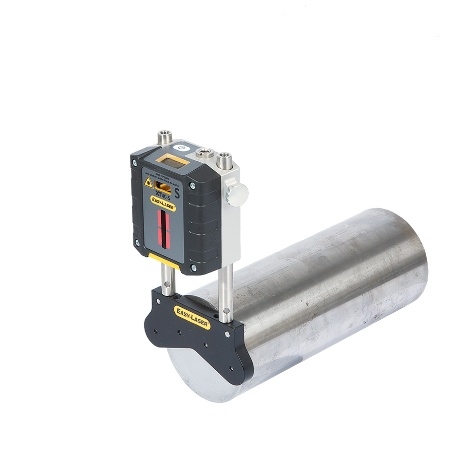

軸用 V 型支架

● 所有軸對中系統的標準配置，可輕松安裝在軸或聯軸器上;

● 適配直徑 20–150 毫米(0.8–6 英寸);增配延長鏈后可擴大至 450 毫米(17.7 英寸);

● 安裝便捷、通用性強，是軸對中的基礎選擇。

V型支架是一款通用型選擇，可適配多數軸對中場景

空間受限/遮擋場景：突破安裝限制

針對作業空間狹小、設備部件遮擋等棘手問題，Easy-Laser 易樂推出兩款專用支架，為復雜環境下的作業提供充足操作空間。

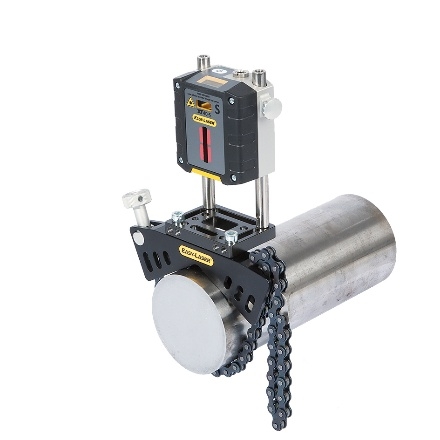

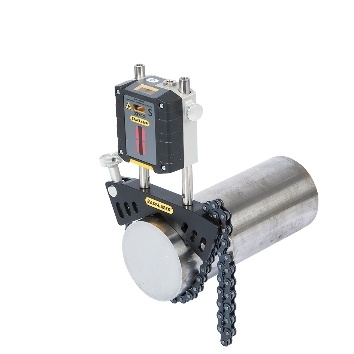

細軸V型支架：

● 厚度僅12毫米(0.47 英寸)，專為聯軸器與設備殼體之間等狹小空間設計，解決緊湊環境下的安裝問題。

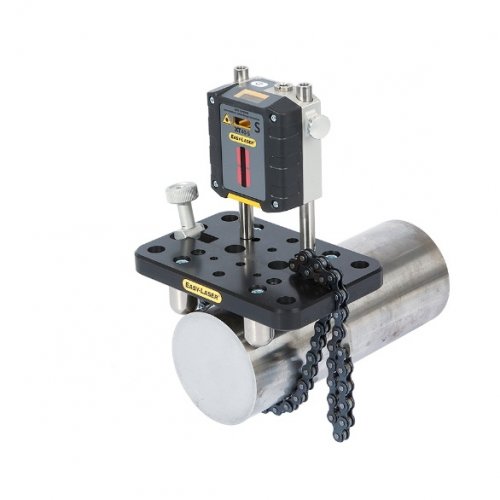

偏移支架：

● 可正、反向安裝在V型支架上，提供軸向雙向各50毫米(2英寸)的位移量，避開遮擋部件，保障軸體順暢旋轉;

● 該支架為XT770系統標準配置，其他系列可以選裝增配。

特殊安裝場景：磁吸、滑動 靈活應對

面對磁性吸附、軸體無法旋轉等特殊作業情況，Easy-Laser 易樂的三款專用支架兼顧安裝便捷性與測量準確性，全面覆蓋特殊工況需求。

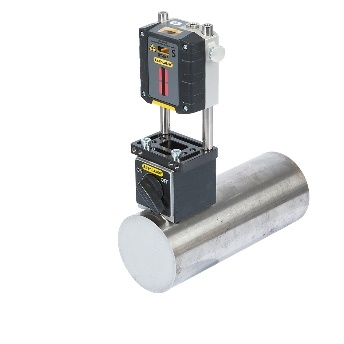

磁性底座：

● 吸附力達800牛，配備三磁面及多種可選支撐桿安裝方式，一鍵啟停，調節安裝快捷;

● 適配大直徑軸、聯軸器輪轂，也可用于平面度、水平度測量，為XT770系統組成部分;

● 另有帶可旋轉表頭的版本，適配幾何測量(如往復式壓縮機主軸承間隙測量)。

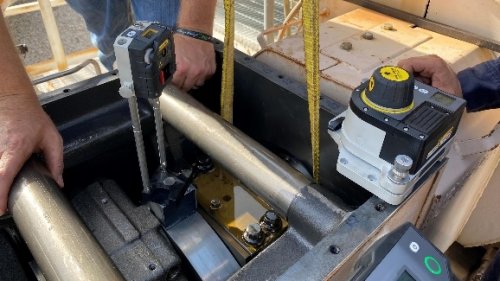

帶可旋轉表頭的磁性底座，用于往復式壓縮機主軸承間隙的測量

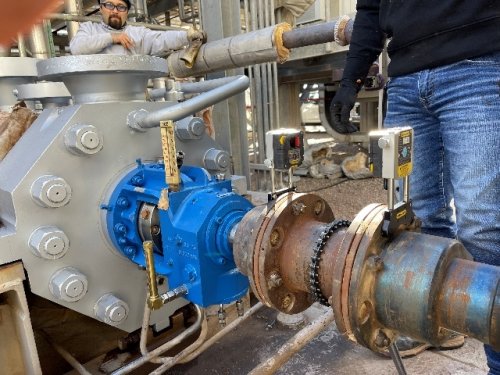

磁性支架：

● 四個強力磁鐵，可快速吸附在法蘭或聯軸器上，數秒內完成穩固安裝，是熱銷配件之一;

● 適配對安裝效率有要求的場景，可直接吸附在法蘭側面使用。

磁性支架易于吸附在法蘭側面

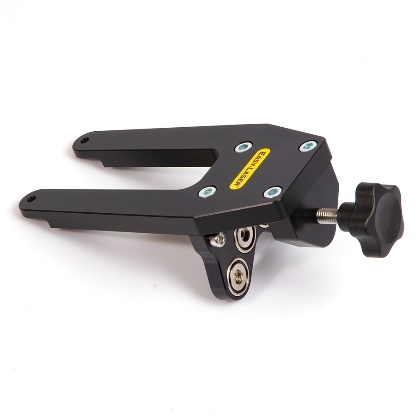

滑動支架：

● 適配軸體無法旋轉的工況，滑動支架的球形支腳可在軸體表面順滑移動，支腳位置可調節以適配不同直徑;

● 四個接觸點設計，能最大限度減少軸體表面缺陷對測量的影響，可搭配標準鏈條使用。

專業定制場景：風電、動態監測與萬向節對中

針對特定設備類型及動態運行狀態下的測量需求，Easy-Laser易樂提供定制化支架解決方案，精準匹配專業作業需求。

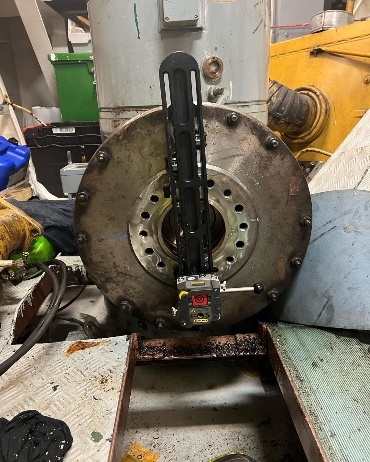

萬向節支架套件：

● 專為萬向節軸或偏移安裝軸設計，拆除軸體后將測量單元安裝在專用支架上，可精準測量軸位;

● 適配設備間0–900毫米(35英寸)的偏移量，適配XT550、XT660、XT770系統。

萬向節支架套件可與任意點激光系統搭配使用

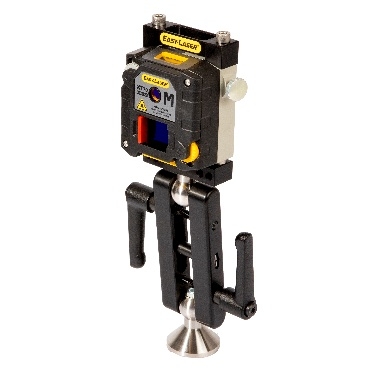

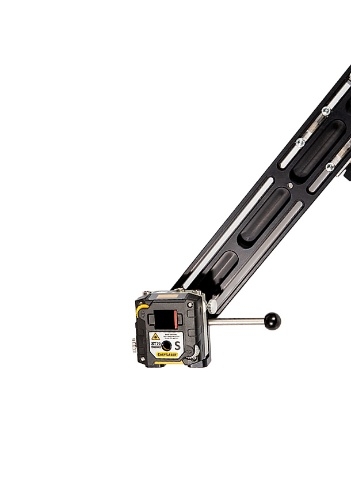

動態測量(DM)支架

● 配合EasyTrend程序，實時監測設備運行期間的軸位移，分析熱膨脹、管道應力等動態因素;

● 影響;鉸接臂設計可繞障礙雙向對準，建議安裝時盡量靠近軸旋轉中心線。

動態支架應盡量靠近軸的旋轉中心線安裝

法蘭夾緊支架：

專為風力發電機的發電機與齒輪箱對中設計，磁吸式安裝于法蘭邊緣，適配風電設備的特殊場景。

從常規維護到特殊工況，從靜態對中到動態監測，Easy-Laser易樂多元軸對中支架系列憑借全面的場景覆蓋能力，為用戶提供貼合實際需求的解決方案，助力提升作業精準度與效率。
